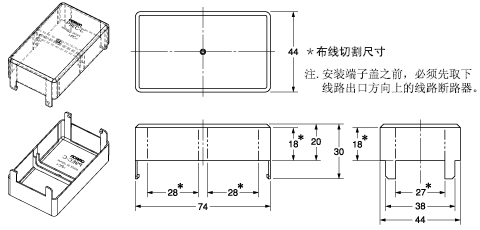

| 欧姆龙DC功率继电器型号g9ec-1 DC特点如下 ● 一款小巧的继电器(98×44×86.7 mm (L×W×H))，可以切换400 V 200 A的DC负载（400 VDC以下可切断1,000 A） ● 开关部分和驱动部分是充气的，而且是密封的，使这些小型继电器可以中断高容量负载。密封构造不需要电弧空间，节省了空间并有助于确保安全应用。 ● 体积小、设计佳，使其在安装方向上没有限制。 ● 端子盖有售，用于工业应用。 ● 符合UL/CSA标准UL508。 |
 | |
 |
| 种类 |
| ||||||||||||||||
注：1.提供了两个M8螺帽，用于连接接点端子。 | ||||||||||||||||
| 注：2.提供了两个M3.5螺丝，用于连接线圈端子。 | ||||||||||||||||
| 额定值 |
| 操作线圈 |
| 额定电压（V） | 项目 | 额定电流 (mA) |
线圈电阻 (Ω) |
动作电压 (V) |
复位电压 (V) |
最大容许电压 (V) |
消耗功率 (V) |
|---|---|---|---|---|---|---|---|
| DC | 12 | 938 | 12.8 |
|
|
额定电压的110％ （23℃10分钟 以内） |
约11 |
| 24 | 469 | 51.2 | |||||
| 48 | 234 | 204.8 | |||||
| 60 | 188 | 320.0 | |||||
| 100 | 113 | 888.9 |
| 注1. | 额定电流和线圈电阻的值为线圈温度在23℃时的值，并有±10%的公差。 |
| 注2. | 动作特性为线圈温度在23℃时的值。 |
| 注3. | 最大电压值为可施加给继电器线圈的最大电压。 |
| 接点 |
| 项目 | 阻性负载 |
|---|---|
| G9EC-1(-B) | |
| 额定负载 | DC400V 200A |
| 额定承载电流 | 200 A |
| 接点电压的最大值（开闭） | 400V |
| 接点电流的最大值（开闭） | 200 A |
| 性能 |
|
G9EC-1(-B) | |||
|---|---|---|---|---|
| 接触电阻＊1 | 30 mΩ以下（典型为0.2mΩ） | |||
| 接触压降 | 0.1 V以下（携带电流200A时） | |||
| 动作时间 | 50ms以下 | |||
| 复位时间 | 30ms以下 | |||
| 绝缘电阻＊2 | 线圈和接点之间 | 1,000MΩ以上 | ||
| 同极性接点之间 | 1,000MΩ以上 | |||
| 耐压 | 线圈和接点之间 | AC2,500V 1min | ||
| 同极性接点之间 | AC2,500V 1min | |||
| 耐冲击电压＊3 | 4,500V | |||
| 振动 | 耐久 | 10～55～10Hz 单振幅0.75mm（加速度 ： 2.94～88.9m/s2） | ||
| 误动作 | 10～55～10Hz 单振幅0.75mm（加速度 ： 2.94～88.9m/s2） | |||
| 冲击 | 耐久 | 490m/s2 | ||
| 误动作 | 196m/s2 | |||
| 机械寿命＊4 | 20万次以上 | |||
| 电气寿命（阻性负载）＊5 | DC400V 200A 3,000次以上 | |||
| 短期承载电流 | 300 A (15 min) | |||
| 最大切断电流 | DC400V 1,000A （10次） | |||
| 过载中断 | DC400V 700A （40次以上） | |||
| 反向极性切断 | DC200V -200A （1,000次以上） | |||
| 使用环境温度 | -40～50℃（无结冰或结露） | |||
| 使用环境湿度 | 5% ～ 85% | |||
| 重量 | 约 560 g | |||
| 注. | .除非另行说明，否则上述数值为23℃下的初始值。 |
| *1. | 接触电阻是用压降法，在1 A/5 VDC的条件下测量。 |
| *2. | 绝缘电阻用500 VDC兆欧表测得。 |
| *3. | 耐冲击电压用JEC-212 （1981）标准脉冲电压波形（1.2 × 50 μs）测得。 |
| *4. | 机械寿命在3,600次动作/hr的切换频率下测得。 |
| *5. | 电气寿命在60次动作/hr的切换频率下测得。 |

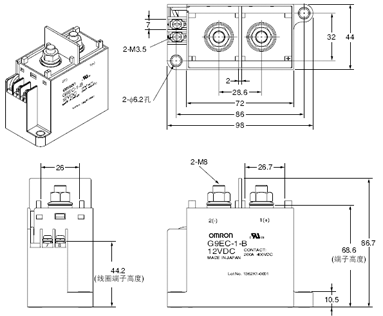

| 外形尺寸 |
| （单位：mm） |

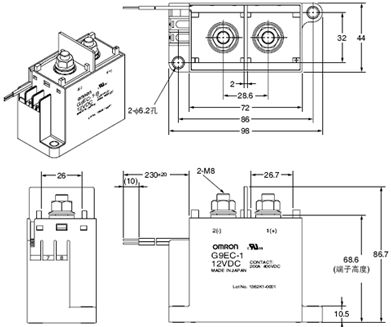

G9EC-1 | |||||||||||||||||||||||
 | |||||||||||||||||||||||
|
安装孔加工尺寸  |
端子排布/内部连接 （TOP VIEW） 注：必须以正确极性连接端子。线圈没有极性。 | ||||||||||||||||||||||
| |||||||||||||||||||||||
|
