能中断高电压、高电流负载的DC功率继电器
|
欧姆龙DC功率继电器g9ea-1 DC特点如下
● 一款可以切换400 V，60 A DC负载的小型继电器(73 x 36 x 67.2
mm (L x W x H))（300 VDC以下可中断600 A）
● 开关部分和驱动部分是充气的，而且是密封的，使这些小型继电器可以中断高容量负载。密封构造不需要电弧空间，节省了空间并有助于确保安全应用。
● 体积小、设计佳，使其在安装方向上没有限制。
● 端子盖和DIN导轨适配器有售，用于工业应用。
● 符合UL/CSA标准UL508。 |
 |
 |
| 种类 |
端子 |
极数接点结构 |
额定线圈电压 |
型号 |
| 线圈端子 |
接点端子 |
| 切换/导电型 |
螺丝端子*2 |
螺丝端子*1 |
1a |
DC12V
DC24V
DC48V
DC60V
DC100V
|
G9EA-1-B |
| 导线 |
G9EA-1 |
| 高导电型 |
螺丝端子*2 |
G9EA-1-B-CA |
| 导线 |
G9EA-1-CA | |
| |
注1.为接点端子连接提供了两个M5螺丝。
注2.为线圈端子连接提供了两个M3.5螺丝。 |
|
|
额定电流
(mA) |
线圈电阻
(Ω) |
操作电压
(V) |
释放电压
(V) |
最大容许电压
(V) |
消耗功率 |
| DC |
12 |
417 |
28.8 |
额定电压的75％以下 |
额定电压的8％以上 |
额定电压的130％
（23℃10分钟
内） |
约5 |
| 24 |
208 |
115.2 |
| 48 |
102 |
469.3 |
| 60 |
86.2 |
695.7 |
约5.2 |
| 100 |
53.6 |
1864 |
约5.4 |
| |
|
| 注. |
|
| *1. |
额定电流和线圈电阻的数字为线圈温度在23℃时的数字，并有±10%的公差。 |
| *2. |
操作特性为线圈温度在23℃时的数字。 |
| *3. |
最大电压为可以施加给继电器线圈的最大电压。 |
| |
|
| 项目 |
阻性负载 |
| G9EA-1 (-B) |
G9EA-1 (-B)-CA |
| 额定负载 |
DC400V 60A、DC120V 100A |
DC400V 30A |
| 额定携带电流 |
60A |
100A |
| 最大切换电压 |
400V |
400V |
| 最大切换电流 |
100A |
30A |
| 项目 |
G9EA-1（-B） |
G9EA-1（-B）-CA |
| 接触电阻＊1 |
30 mΩ以下（典型为0.6 mΩ） |
10 mΩ以下（典型为0.3 mΩ） |
| 接触压降 |
0.1 V以下（承载电流60 A时） |
0.1 V以下（承载电流100 A时） |
| 动作时间 |
50ms以下 |
| 复位时间 |
30ms以下 |
| 绝缘强度＊2 |
线圈和接点之间 |
1,000MΩ以上 |
| 同极性接点之间 |
1,000MΩ以上 |
| 耐压 |
线圈和接点之间 |
AC2,500V 1min |
| 同极性接点之间 |
AC2,500V 1min |
| 耐冲击电压＊3 |
4,500V |
| 振动 |
耐久 |
10～55～10Hz 单振幅0.75mm（加速度 ： 2.94～88.9m/s2） |
| 误动作 |
10～55～10Hz 单振幅0.75mm（加速度 ： 2.94～88.9m/s2） |
| 冲击 |
耐久 |
490m/s2 |
| 误动作 |
196m/s2 |
| 机械寿命＊4 |
20万次以上 |
| 电气寿命（阻性负载）＊5 |
DC120V 100A 3,000次以上 |
DC400V 30A 1,000次以上 |
| DC400V 60A 3,000次以上 |
DC120V 30A 2,500次以上 |
| DC400V 30A 30,000次以上 |
－ |
| 短期携带电流 |
100A(10min) |
150A(10min) |
| 最大切断电流 |
DC300V 600A(5次) |
－ |
| 过载切断 |
DC400V 180A (100次以上) |
DC120V 100A (150次以上) |
| 反向极性切断 |
DC200V -60A (1,000次以上) |
－ |
| 使用环境温度 |
－40～＋70℃（无结冰、无凝露） |
| 使用环境湿度 |
5～85％RH |
| 重量 |
约310g |
| |
|
| 注. |
除非另行说明，否则上述数值为23℃下的初始值。 |
| *1. |
接触电阻是用压降法，在1 A/5 VDC的条件下测量。 |
| *2. |
绝缘电阻用500 VDC兆欧表测得。 |
| *3. |
耐冲击电压用JEC-212 （1981）标准脉冲电压波形（1.2 × 50 μs）测得。 |
| *4. |
机械寿命在3,600次动作/hr的切换频率下测得。 |
| *5. |
电气寿命在60次动作/hr的切换频率下测得。 |

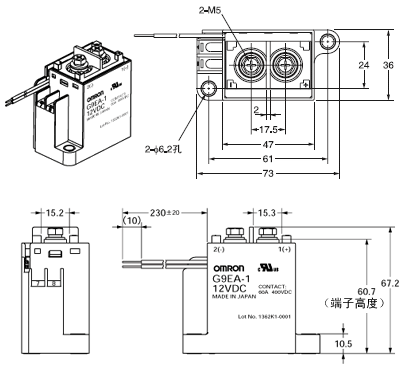

带螺丝端子的型号
G9EA-1-B(-CA) |
 |
 |
端子排布/内部连接
（TOP VIEW)）
注：必须以正确的极性来连接端子。线圈没有极性。
安装孔尺寸（顶视图） |
| |
| 尺寸(mm) |
公差(mm) |
|
10或更低 |
±0.3 |
|
10～50 |
±0.5 |
|
50或更高 |
±1 | |
| 导线型号
G9EA-1(-CA) |
|
 |
端子排布/内部连接
（顶视图）
 注：必须以正确极性连接端子,线圈没有极性。 |
|
|
| ● 选装件（单位：mm） |
端子盖
P9EA-C |
 |
| 注：安装端子盖之前，必须先取下线 路出口方向上的线路断路器。 |
| |
| 尺寸(mm) |
公差(mm) |
|
10或更低 |
±0.3 |
|
10～50 |
±0.5 |
|
50或更高 |
±1 | |
| DIN导轨适配器
P9EA-D |
|
| 尺寸(mm) |
公差(mm) |
|
10或更低 |
±0.3 |
|
10～50 |
±0.5 |
|
50或更高 |
±1 | |
