产品型号：
G6Y-1 DC4.5V

产品名称：高频继电器

生产厂商：OMRON

封装类别：DIP

产品批号：10+11+

产品单价：

高清照片：请点击

库存数量：有库存

运费详情：国内快递包邮，国际快递包邮

付款方式：支付宝，微信，网银支付，公司美金账户

本站搜索：G6Y-1 DC4.5V

购买G6Y-1 DC4.5V

[上一个]：G6KU-2F-RF-SDC24V [下一个]：G6Y-1DC5V

相关描述：

采用微波传输带方式的开闭构造，
高性能与经济性两立的高频继电器

欧姆龙继电器特点如下
● 900MHz 65dB以上的绝缘特性。
● 900MHz 0.2dB（实际值）的插入损失特性
（与本公司以往产品相比）
● 耐环境性优异的塑料密封构造。
● 耐冲击性更强（是本公司以往产品的2倍）。

种类

构造
分类	接点构成

单稳型

最小包装单位

型号

线圈额定电压(V)

标准型

G6Y-1

DC4.5V

100个/托盘

DC 5V

DC 9V

DC 12V

DC24V


注.	订购时，请注明线圈额定电压（V）。例：G6Y-1 DC4.5 此外，交付时的包装标记及标注的电压规格为□□VDC。

额定值

·操作线圈

项目
分类	额定电压(V)

额定电流
(mA)

线圈电阻
(Ω)

动作电压
(V)

复位电压
(V)

最大容许电压
(V)

消耗功率
(mW)

标准型

4.5

44.4

101

75%以下

10%以上

150%(at23℃)

約200

40.0

125

22.2

405

16.7

720

8.3

2,880


注.
*1.	额定电流、线圈电阻为线圈温度+23℃时的值，公差±10%。
*2.	动作特性为线圈温度+23℃时的值。
*3.	最大容许电压为继电器线圈能够施加的电压的最大值。

·开关部(接点部)

项目	负载

电阻负载

额定负载

AC30V 0.01A
DC30V 0.01A
900MHz 1W *

额定通电电流

0.5A

接点电压的最大值

AC30V
DC30V

接点电流的最大值

0.5A

开关容量的最大值
（参考值）

AC10VA
DC10W

*负载侧为V.SWR≤1.2时的值。

·高频特性*1

高频项目	250MHz	900MHz	2.5GHz
绝缘	80dB以上	65dB以上	30dB以上
插入损失	0.5dB以下	0.5dB以下	―
V.SWR	1.5以下	1.5以下	―
通过电力的最大值	10W		―
开关电力的最大值	10W *2		―


注.
1.	测量体的变换器50Ω。
2.	上述值为初期值。
	1在微小负载领域中，使用在需要高频特性的高可重复性能的行业（再现性）时，请向您的欧姆龙代表询问。 2负载侧为V.SWR≤1.2时的值。

性能

接触电阻＊1		100mΩ以下
动作时间		10ms以下(約5ms)
复位时间		5ms以下(約1ms)
绝缘电阻＊2		100MΩ以上
耐压	线圈接点间	AC1,000V 50/60Hz 1min
	线圈接点与接地间	AC500V 50/60Hz 1min
	线圈接点与接地间	AC500V 50/60Hz 1min
振动	耐久	10～55～10Hz 单振幅0.75mm(双振幅1.5mm)
振动	误动作	10～55～10Hz 单振幅0.75mm(双振幅1.5mm)
冲击	耐久	1,000m/s²
冲击	误动作	500m/s²
寿命	机械	100万次以上（开关频率1,800次/h）
寿命	电气	30万次以上额定负载、（开关频率1,800次/h）
使用环境温度		-40～+70℃ （无结冰、无凝露）
使用环境湿度		5～85％RH
重量		約5g


注.	以上为初始值。
*1.	测量条件：根据电压下降法，在DC5V 100mA的条件下。
*2.	测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。

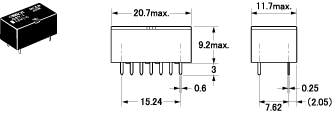

外形尺寸

（单位：mm）

注.	表示为商品方向指示标志。

G6Y-1
印刷基板加工尺寸(BOTTOM VIEW) 尺寸公差±0.1mm。	端子配置/内部连接图(BOTTOM VIEW)
