欧姆龙MOS FET继电器g3vm-61gr1特点如下
|
 |
| 种类 |
|
接点结构 |
端子种类 |
负载电压(最大)* |
型号 |
最小包装单位 | |
| 每杆装数量 | 每卷装数量 | ||||
|
1a |
表面安装端子 |
60V |
G3VM-61GR1 |
100 | — |
|
G3VM-61GR1(TR) |
— | 2,500 | |||
| 额定值|性能 |
| ·绝对最大额定（Ta＝25℃） |
项目 |
符号 | 额定 | 单位 | 条件 | |
| 入输侧 | LED正向电流 | IF | 50 | mA | |
|
反复峰值LED正向电流 |
IFP | 1 | A | 100πs脉冲、100pps | |
|
直流正向电流降低比率 |
△IF/℃ | -0.5 | mA/℃ | Ta 25℃ | |
|
LED反向电流 |
VR | 5 | V | ||
|
粘合部位温度 |
TJ | 125 | ℃ | ||
|
出输侧 |
输出耐压 | VOFF | 60 | V | |
|
连续负载电流 |
IO | 1000 | mA | ||
|
导通电流降低比率 |
△IO/℃ | -13.3 | mA/℃ | Ta 50℃ | |
|
粘合部位温度 |
TJ | 125 | ℃ | ||
|
输入输出间耐压(注1) |
VI-O | 1500 | Vrms | AC持续1分钟 | |
|
使用环境温度 |
Ta | -20～+85 | ℃ | 不结冰、凝露 | |
|
贮藏温度 |
Tstg | -40～+125 | ℃ | 不结冰、凝露 | |
|
焊接温度条件 |
— | 260 | ℃ | 10s | |
| （注1）:测量输入输出间的耐压时，分别对LED针脚、受光侧针脚统一地施加电压。 |
| ·电气性能（Ta＝25℃） |
项目 |
符号 | 最小 | 标准 | 最大 | 单位 | 条件 | |
| 入输侧 | LED正向电压 | VF | 1.0 | 1.15 | 1.3 | V | IF=10mA |
| 反向电流 | IR | — | — | 10 | πA | VR=5V | |
| 端子间电容 | CT | — | 15 | — | pF | V=0、f=1MHz | |
| 触发LED正向电流 | IFT | — | 1.0 | 3 | mA | IO=400mA | |
| 出输侧 | 最大输出导通电阻 | RON | — | — | 0.7 | Ζ | IF=5mA、IO=400mA |
| 开路时漏电流 | ILEAK | 0.25 | 0.2 | 100 | nA | VOFF=60V | |
| 输入输出间电容 | CI-O | — | 0.8 | — | pF | f=1MHz、VS=0V | |
| 输入输出间电容绝缘电阻 | RI-O | 1000 | — | — | MΖ | VI-O=500VDC、RoH60% | |
| 动作时间 | tON | — | 1.4 | 3.0 | ms | IF=5mA、RL=200Ζ、VDD=20V（注2） | |
| 回复时间 | tOFF | — | 0.6 | 1.0 | ms | ||
| （注2）: 动作· 回复时间 | |
 |

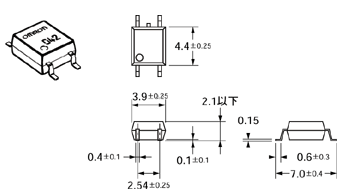

| 外形尺寸 |
|
(单位:mm) G3VM-61GR1 质量:0.1 g ※标记内容与实际商品有所不同。 | |
安装衬垫尺寸（推荐值）(BOTTOM VIEW) |
端子布置/内部接线图(TOP VIEW) |
