欧姆龙MOS FET继电器g3vm-201h1特点如下
|
 |
| 种类 |
|
接点结构 |
端子种类 |
负载电压(最大)* |
型号 |
|
1a |
表面安装端子 |
200V |
G3VM-201H1 |
|
G3VM-201H1(TR) |
| 额定值|性能 |
| ·绝对最大额定（Ta＝25℃） |
| 项目 | 符号 | 额定 | 单位 | 条件 | ||
|---|---|---|---|---|---|---|
| 输入侧 | LED正向电流 | IF | 50 | mA | ||
| 反复峰值LED正向电流 | IFP | 1 | A | 100μs脉冲、100pps | ||
| 直流正向电流降低比率 | △IF/℃ | -0.5 | mA/℃ | Ta≥25℃ | ||
| LED反向电流 | VR | 5 | V | |||
| 粘合部位温度 | TJ | 125 | ℃ | |||
| 输出侧 | 输出耐压 | VOFF | 200 | V | ||
| 连续负载电流 | A连结 | Io | 200 | mA | ||
| B连结 | 200 | |||||
| C连结 | 400 | |||||
| 导通电流降低比率 | A连结 | △I0/℃ | -2.0 | mA/℃ | Ta≥25℃ | |
| B连结 | -2.0 | |||||
| C连结 | -4.0 | |||||
| 粘合部位温度 | TJ | 125 | ℃ | |||
| 输入输出间耐压(注1) | VI-O | 1500 | Vrms | AC持续1分钟 | ||
| 使用环境温度 | Ta | -40～+85 | ℃ | 不结冰、凝露 | ||
| 贮藏温度 | Tstg | -55～+125 | ℃ | 不结冰、凝露 | ||
| 焊接温度条件 | — | 260 | ℃ | 10s | ||
| （注1）:测量输入输出间的耐压时，分别对LED针脚、受光侧针脚统一地施加电压。 |
 |
| ·电气性能（Ta＝25℃） |
|
项目 |
符号 | 最小 | 标准 | 最大 | 单位 | 条件 | ||
|
输入侧 |
LED正向电压 | VF | 1.0 | 1.15 | 1.3 | V | IF=10mA | |
| 反向电流 | IR | — | — | 10 | μA | VR=5V | ||
| 端子间电容 | CT | — | 30 | — | pF | V=0、f=1MHz | ||
| 触发LED正向电流 | IFT | — | 1 | 3 | mA | IO=200mA | ||
|
输出侧 |
最大输出导通电阻 |
A连结 |
RON | — | 5 | 8 | Ω | IF=5mA、IO=200mA |
|
B连结 |
— | 3 | 5 | Ω | IF=5mA、IO=200mA | |||
|
C连结 |
— | 1.5 | — | Ω | IF=5mA、IO=400mA | |||
| 开路时漏电流 | ILEAK | — | — | 1.0 | μA | VOFF=200V | ||
|
输入输出间电容 |
CI-O | — | 0.8 | — | pF | f=1MHz、VS=0V | ||
|
输入输出间电容绝缘电阻 |
RI-O | 1000 | — | — | MΩ | VI-O=500VDC、RoH60% | ||
|
动作时间 |
tON | — | 0.6 | 1.5 | ms | IF=5mA、RL=200Ω、VDD=20V（注2） | ||
|
回复时间 |
tOFF | — | 0.1 | 1.0 | ms | |||
| （注2）: 动作· 回复时间 | |
 |

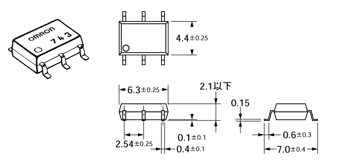

| 外形尺寸 |
|
(单位:mm) G3VM-201H1 ※标记内容与实际商品有所不同。 | |
安装衬垫尺寸（推荐值）(TOP VIEW) |
端子布置/内部接线图(TOP VIEW) |
