相关描述：
同G2R一样形状的功率MOS FET继电器AC/DC两用，可以1A开闭负载
|
欧姆龙固态继电器型号g3rz特点如下
● 可以AC 240V又DC 100V、1A负载关闭
● 输出间开路时漏电流10μA以下
● 输入输出间耐电压AC2,500V
● 输入电阻和非线性电阻内藏
● 可以AC全波整流负载 半波整流负载开闭  |
 |
| 绝缘方式 |
零交叉功能 |
动作显示灯 |
输出的适用负载 |
输入的额定电压 |
型号 |
最小包装单位 |
| 光电·霍尔·耦合器 |
无 |
有 |
1.0A AC5～240V DC5～100V |
DC5V |
G3RZ-201SLN DC5 |
20个 |
| DC12V |
G3RZ-201SLN DC12 |
| DC24V |
G3RZ-201SLN DC24 |
|
|
输入 |
输出 |
| 额定电压 |
使用电压 |
阻抗 |
电压等级 |
额定负载 电压 |
负载电压 范围 |
负载电流＊ |
接通电流 |
| 动作电压 |
复位电压 |
| G3RZ-201SLN |
DC5V |
DC4～6V |
400Ω±20% |
DC4V以下 |
DC1V以上 |
AC5～240V DC5～100V |
AC3～264V DC3～125V |
100μ～1.0A |
10A (10ms) |
| DC12V |
DC9.6～14.4V |
1.1kΩ±20% |
DC9.6V以下 |
| DC24V |
DC19.2～28.8V |
2.2kΩ±20% |
DC19.2V以下 |
| |
| ＊随周围温度发生变化。详细请参考[负载电流-周围温度额定值]。 |
| 动作时间 |
6ms以下 |
| 复位时间 |
10ms以下 |
| 输出导通电阻 |
2.4Ω以下 |
| 开路时漏电流 |
10μA以下(DC125V）
100μA以下（AC200V） |
| 绝缘电阻 |
100ΜΩ以上(DC500V兆欧表) |
| 耐压 |
输入输出间 AC2,500V 50/60Hz 1min |
| 振动 |
10～55～10Hz 单振幅0.75mm(双振幅1.5mm) |
| 冲击 |
1,000m/s2 |
| 保管温度 |
-30～+100℃（无结冰、无结露） |
| 使用环境温度 |
-30～+85℃（无结冰、无结露） |
| 使用环境湿度 |
45～85%RH |
| 重量 |
约20g |

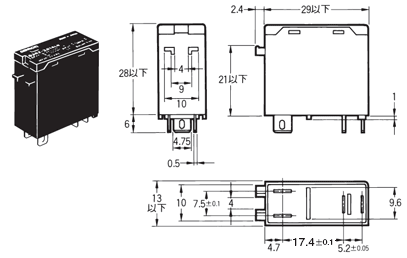

G3RZ-201SLN
|
端子配置内部连接图
(BOTTOM VIEW)
 |
