● 采用环氧树脂来确保稳定的密封性。可以在会淋水或多尘埃的地方使用。 ● 内部结构采用广受好评的V系列的结构，实现高精度和长寿命。安装也和V系列相同。 ● 可在汽车、农业机械、大型家电、办公设备等 有耐环境性要求的场合使用。  |
 |
| 种类 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注1.上表中导线型的标准导线(AV 0.75f)长度为30cm。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注2.关于la、lb类型，请垂询本公司销售人员。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注3.UL/CSA规格认证产品在型号规格末尾带有“HS”，“MS”，导线型为UL认证电线。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 额定值 |
|
D2MV-1系列 | D2MV-01系列 | |||||
|---|---|---|---|---|---|---|---|
| 阻性负载 | |||||||
| D2VW-5系列 | AC250V AC125V |
5A 5A | |||||
| DC 30V | 5A | ||||||
| D2VW-01系列 | AC125V |
0.1A | |||||
| DC 30V | 0.1A | ||||||
| 注. | 上述额定值是在下面条件下测得得数据。 |
| *1. | 环境温度：20±2℃ |
| *2. | 环境湿度：65±5%RH |
| *3. | 操作频率：30次/min |
| 性能 |
|
D2VW-5系列 | D2VW-01系列 | |||
|---|---|---|---|---|---|
| 容许操作速度 | 0.1mm～1m/s（针状按钮型的场合） | ||||
| 容许操 作频率 |
机械 | 300次/min | |||
| 电器 | 30次/min | ||||
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表） | ||||
| 接触电阻（初期值） | 端子型 | 30mΩ以下 | |||
| 导线型 | 100mΩ以下 | ||||
| 耐压＊1 | 同级端子间 | AC1,000V 50/60Hz 1min | |||
| 同时充电金属部间 | AC1,500V 50/60Hz 1min | ||||
| 各端子和非 充电金属部间 |
AC1,500V 50/60Hz 1min | ||||
| 振动＊2 | 误动作 | 频率10～55Hz 双振幅1.5mm | |||
| 冲击＊2 | 耐久 | 最大1000/s2 | |||
| 误动作 | 最大300m/s2 | ||||
| 寿命＊3 | 机械 | 1,000万次以上（60次/min） | |||
| 电气 | 10万次以上（30次/min） | 100万次以上（30次/min） | |||
| 保护结构 | IEC IP40 | ||||
| 防触电保护级 | Class I | ||||
| PTI（漏电特性） | 175 | ||||
| 使用环境温度 | -40～+85℃ 60%RH以下（无结冰、无凝露） | ||||
| 使用环境湿度 | 95%RH以下（+5～+35℃时） | ||||
| 重量 | 约7g（针状按钮型的场合） | ||||
| 注. | 上述数值表示稳定电流。 |
| *1. | 耐压为了使用隔板（参考相关页）时的数据。 |
| *2. | 在针状按钮型中为自由位置和总行程位置的数值，在摆杆型中为总行程位 置的数值。接点的闭路或开路在1ms以内。 |
| *3. | 关于试验务必请另行查询。 |
| *4. | 导线型的导线(AV0.75f)的作用温度为-40～+85℃。 |

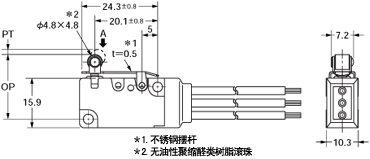

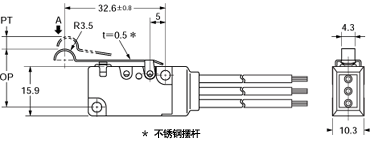

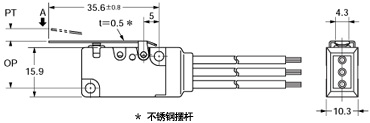

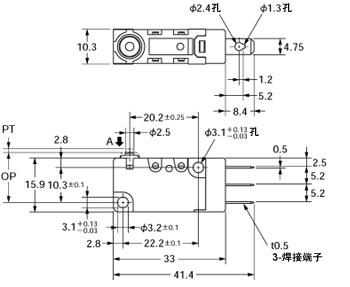

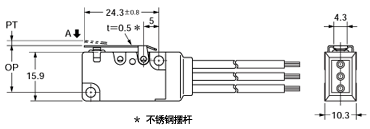

| 外形尺寸 |
| （单位：mm） |

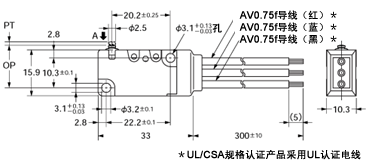

D2VW-5-1M D2VW-01-1M | ||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
D2VW-5L1-1M D2VW-01L1-1M | ||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||
|
D2VW-5L3-1M D2VW-01L3-1M | ||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||
|
D2VW-5L2-1M D2VW-01L2-1M | ||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||
|
