● 采用刀刃型高压接点机构，确保出色的可靠性。 ● 采用刀刃型高压接点机构，确保免密封带清洗。 ● 备有适用于自动贴装的压花带包装规格。 ● 采用耐高温树脂，满足260℃回流焊峰值温度的要求。  |
 |
| 订货信息 |
| 固定杆装包装规格 |
| 类型(拨杆的颜色) | 平型(白) | |||
|---|---|---|---|---|
 |
 | |||
| ||||
| A6TN-1101 | A6TN-1104 | |||
| 1 | 100 | |||
| 2 | 60 | A6TN-2101 | A6TN-2104 | |
| 3 | 45 | A6TN-3101 | A6TN-3104 | |
| 4 | 35 | A6TN-4101 | A6TN-4104 | |
| 5 | 30 | A6TN-5101 | A6TN-5104 | |
| 6 | 25 | A6TN-6101 | A6TN-6104 | |
| 7 | 20 | A6TN-7101 | A6TN-7104 | |
| 8 | 20 | A6TN-8101 | A6TN-8104 | |
| 9 | 15 | A6TN-9101 | A6TN-9104 | |
| 10 | 15 | A6TN-0101 | A6TN-0104 | |
| 额定值/性能 |
|
额定值 |
DC24V 25mA、DC3.5V 10μA（最小电流） |
|---|---|
|
使用环境温度 |
-30～+85℃ 60%RH以下（无结冰、无凝露 |
|
使用环境湿度 |
35%～95%RH（+5～+35℃ |
|
绝缘电阻 |
100MΩ以上（DC100V） |
|
接触电阻 |
200mΩ以下（初始值） |
|
耐压 |
端子间AC300V 1min |
|
振动
|
误动作：10～55Hz 双振幅1.5mm |
|
冲击
|
误动作：490m/s2以上 |
|
寿命
|
电气：1,000次以上 |
|
操作力 |
0.98～7.9N |
|
重量 |
0.31g（2极） 0.58g（4极） 0.84g（6极） 1.1g（8极） 1.36g（10极） |
| ■安装 |
 |

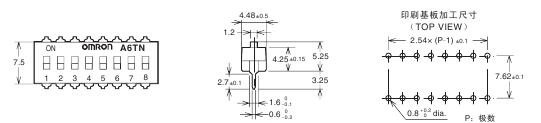

| ■外形尺寸（单位：mm） |

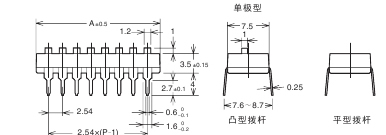

| ●平型拨杆 |
  |
| ●凸型拨杆 |
  |
|
型号 | A | |||
|---|---|---|---|---|---|
| 平型拨 | 凸型拨杆 | ||||
| A6TN-1101 | A6TN-1104 | 4.48 | |||
| 1 | |||||
| 2 | A6TN-2101 | A6TN-2104 | 7.0 | ||
| 3 | A6TN-3101 | A6TN-3104 | 9.6 | ||
| 4 | A6TN-4101 | A6TN-4104 | 12.1 | ||
| 5 | A6TN-5101 | A6TN-5104 | 14.6 | ||
| 6 | A6TN-6101 | A6TN-6104 | 17.2 | ||
| 7 | A6TN-7101 | A6TN-7104 | 19.7 | ||
| 8 | A6TN-8101 | A6TN-8104 | 22.3 | ||
| 9 | A6TN-9101 | A6TN-9104 | 24.8 | ||
| 10 | A6TN-0101 | A6TN-0104 | 27.3 | ||
| ■安全事项 |
|
★「共通注意事项」请参考相关页。 |
 |
|
●焊接 ●清洗 ●保存和使用环境 |
