● 实现业界最薄级别的高度为1.55mm ● 超薄的1.27mm，实装面积减少63%。 (与本公司以往产品比较) ● 备有可以水洗的密封带型。 ● 备有压花带包装规格。 （小包装）  |
 |
| 种类 |
| 型号(拨杆颜色) | 平型(白) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 标准型 | 带密封带型 | ||||||||
|
 |
 | |||||||
| 固定杆装 | 压花带装 | 固定杆装 | 压花带装 | ||||||
| 标准数量 （4,000个单位） |
小包装 （500个单位） |
标准数量 （4,000个单位） |
小包装 （500个单位） | ||||||
| 2 | 125 |
A6H-2101 |
A6H-2101-P |
A6H-2101-PM |
A6H-2102 |
A6H-2102-P |
A6H-2102-PM | ||
| 4 | 75 |
A6H-4101 |
A6H-4101-P |
A6H-4101-PM |
A6H-4102 |
A6H-4102-P |
A6H-4102-PM | ||
| 6 | 54 |
A6H-6101 |
A6H-6101-P |
A6H-6101-PM |
A6H-6102 |
A6H-6102-P |
A6H-6102-PM | ||
| 8 | 40 |
A6H-8101 |
A6H-8101-P |
A6H-8101-PM |
A6H-8102 |
A6H-8102-P |
A6H-8102-PM | ||
| 10 | 33 |
A6H-0101 |
A6H-0101-P |
A6H-0101-PM |
A6H-0102 |
A6H-0102-P |
A6H-0102-PM | ||
| 注.订购数量必须为包装单位的整数倍。 |
| 额定值/性能 |
| ·操作线圈 |
|
电源额定值 |
DC24V 25mA、DC3.5V 10μA(最小电流) | |
|---|---|---|
|
使用环境温度 |
-20～+70℃ 60%RH以下 (无结冰，无结露） | |
|
使用环境湿度 |
35～95%RH（+5～+35℃） | |
|
绝缘电阻 |
100MΩ以上（DC250V兆欧表） | |
|
接触电阻 |
200mΩ以下（初始值） | |
|
耐压 |
端子间 AC300V 1min | |
|
振动 |
误动作 |
10～55Hz 双振幅1.5mm |
|
冲击 |
误动作 |
300m/s2以上 |
|
寿命 |
电气 |
1,000次以上 |
|
操作力 |
0.3N～4.9N | |
|
重量 |
0.06g(2极) 0.09g(4极) 0.12g(6极) 0.15g(8极) 0.18g(10极) | |

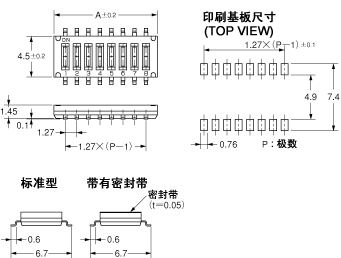

| 外形尺寸 |
| 标准型 |  | ||||||||||||||||||||||||
| A6H-□101 A6H-□101-P A6H-□101-PM | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
带有密封带型 | |||||||||||||||||||||||||
| A6H-□102 A6H-□102-P A6H-□102-PM | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| 注.上述的各种机型外型尺寸，没有指定部分的公差为±0.4mm。 | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
内部连接图 (TOP VIEW)  | |||||||||||||||||||||||||
